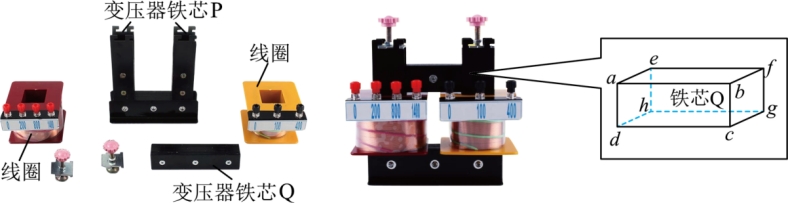

（23-24高二下·江苏扬州·期中）“探究变压器原、副线圈电压与匝数的关系”实验中，可拆变压器如图所示。
(1)本实验主要运用的科学方法是
A．等效替代法 B．控制变量法 C．理想模型法
(2)为了确保实验的安全，下列说法正确的是
A．测电压时，先用最大量程档试测
B．为了人身安全，学生电源的电压不要超过36V
C．为使接触良好，通电时应用手直接捏紧裸露的接线柱
(3)以下给出的器材中，本实验可能需要用到的有
A．
B．
C．
D．
(4)调整原副线圈的匝数之比为1：2，原线圈的两个接线柱之间的电压为6.0V，则副线圈的输出电压可能为
A．2.9V B．3.0V C．11.0V D．12.0V
(5)变压器铁芯是利用由相互绝缘的薄硅钢片平行叠压而成的，铁芯Q安放在铁芯P上时，铁芯Q中的薄硅钢片应平行于
A．平面abcd B．平面abfe
C．平面acge D．平面aehd
【答案】(1)B
(2)A
(3)BD
(4)C
(5)A
【知识点】理想变压器两端电压与匝数的关系
【详解】（1）“探究变压器原、副线圈电压与匝数的关系”要保证其他量不变，本实验主要运用的科学方法是控制变量法。
故选B。
（2）A．为了安全，测电压时，先用最大量程档试测，故A正确；
B．变压器改变的是交流电压，因此为了人身安全，原线圈两端只能使用低压交流电源，所用交流电压不能超过12V，故B错误；
C．通电时不可直接用手捏紧裸露的接线柱，防止触电，故C错误。
故选A。
（3）实验中需要交流电源，所以选择学生电源，测量交流电压用多用电表的交流电压挡，直流电压表无法测量。
故选BD。
（4）若为理想变压器，根据电压与匝数关系有
解得副线圈两端电压为
V
由于实际变压器存在漏磁与线圈电阻发热引起的功率损耗，则实际上副线圈两端电压应该略小于12V。
故选C。
（5）磁感线环绕的方向沿着闭合铁芯，根据楞次定律及右手定则，产生的涡流的方向垂直于图示变压器铁芯的正面，即与图示aehd面平行，为了减少涡流在铁芯中产生的热量，相互绝缘的硅钢片应平行于平面abcd。
故选A。
