2025--2026学年度第二学期南京市第二十七高级中学月考
高二物理
一、单选题
1. 利用电磁感应涡流原理制作的简易加热器,在线圈上端放置一盛水金属杯,接通交流电源可加热水。若要缩短加热时间,可行的措施是( )

A. 降低交流电源的频率
B. 增加线圈的匝数
C. 将金属杯换为木质杯
D. 将交流电源换成电动势更大的直流电源
【答案】B
【解析】
【详解】AB.该加热器的加热原理为:线圈通入交变电流,线圈产生的交变的磁场使金属杯产生涡流,从而进行加热。由法拉第电磁感应定律可知,增加线圈的匝数、提高交流电的频率均可以提高发热功率,则可以缩短加热时间;故A错误,B正确;
C.将杯子换作木制杯不会产生涡流,则无法加热水,故C错误;
D.将交流电源换成电动势更大的直流电源不会产生涡流,故D错误。
故选B。

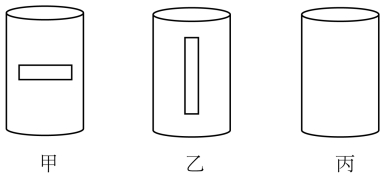

2. 甲、乙、丙原为三个相同的铝管,甲、乙两管的侧壁分别开有图示的横槽和竖槽,丙管未开槽,将一个磁性小球分别由甲、乙、丙上端管口处静止释放,对小球穿过三个铝管的时间进行比较,结果为( )

A. 甲最短 B. 乙最短 C. 丙最短 D. 三者相同
【答案】B
【解析】
【详解】铝管穿过强磁铁过程中,磁通量发生变化,产生感应电流,而感应电流在磁场中受安培力阻碍铝管的运动,也可以根据楞次定律来拒去留的特点可知丙管受到的阻力最大,时间最长;
而甲管是水平开槽,乙管是竖直开槽,由于感应电流是水平环形电流,所以开槽部分相当于断路,即竖直方向开槽以外的部分才有感应电流,这样乙管有效宽度最窄,感应电流最小,阻力最小,下落最快,故乙管下落时间最短。
故选B。

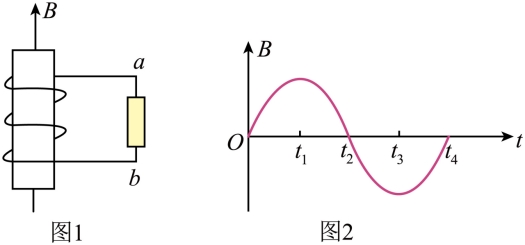

3. 如图1所示,竖直固定的螺线管线圈两端通过导线与一电阻相连,构成闭合回路。螺线管处于竖直方向的磁场中,磁感应强度B随时间t变化的关系如图2所示。磁场竖直向上为正方向,则通过电阻的电流,下列判断正确的是( )

A.
时刻电流最大 B.
时间内电流方向为a→b
C.
与
时间内电流方向相反 D.
与
时间内电流方向相同
【答案】B
【解析】
【详解】A.根据法拉第电磁感应定律可得
,
其中
为
图线的斜率,由图2可知,
时刻
图线的斜率为零,此时电流最小,为零,故A错误;
B.
时间内磁场正方向增大,根据楞次定律“增反减同”可知,感应磁场向下,根据安培定则可知,电流方向为a→b,故B正确;
CD.
时间内磁场正方向减小,根据楞次定律“增反减同”可知,感应磁场向上,根据安培定则可知,电流方向为b→a;同理,
时间内磁场负方向增加,根据楞次定律“增反减同”可知,感应磁场向上,根据安培定则可知,电流方向为b→a,所以
与
时间内电流方向相同;
与
时间内电流方向相反,故CD错误。
故选B。

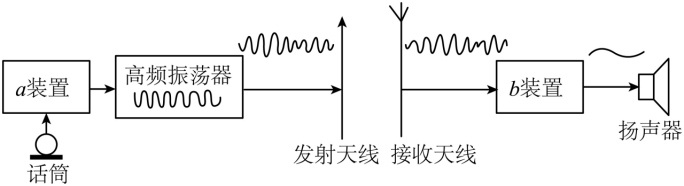

4. 无线电广播系统方框图如图所示,下列关于a、b装置说法正确的是( )

A. a是调制、b是调谐
B. a是调制、b是解调
C. a是调谐、b是解调
D. a是调谐、b是调制
【答案】B
【解析】
【详解】在无线电广播中,人们先将声音信号转换为电信号,然后将这些信号由高频电磁波带着向周围空间传播,可知a是调制。而在另一地点,人们利用接收机接收到这些电磁波后,又将其中的电信号还原成声音信号,这就是无线电广播的大致过程。其中“收音”的顺序大致为:天线接收电磁波→调谐器选出某一频率的电磁波→解调器从高频电流中取出音频电信号,放大后送到扬声器→扬声器把音频电信号转换成声音,可知b是解调。
故选B。

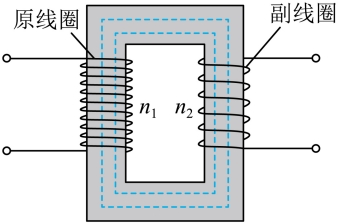

5. 理想变压器原、副线圈匝数分别为
、
,通过原、副线圈的电流分别为
、
,原、副线圈正弦交流电的频率分别为
、
,则( )

A.
B.
C.
D.
【答案】D
【解析】
【详解】AB.由于理想变压器原、副线圈电流与匝数成反比,即原、副线圈内电流之比
,故AB错误;
CD.变压器无法改变交流电的频率,因此原、副线圈中电流频率相等,即
,故C错误,D正确。
故选D。
6. 如图所示,将带铁芯的线圈L与灯泡A并联,接到电源上。先闭合开关S,电路稳定后灯泡A正常发光;然后断开开关S,灯泡A先闪亮一下,再熄灭。下列说法正确的是( )

A. 断开开关S的瞬间,通过灯泡A的电流方向为a→b
B. 断开开关S的瞬间,通过灯泡A的电流比电路稳定时通过灯泡A的电流大
C. 闭合开关S的瞬间,线圈L不会产生自感电动势
D. 闭合开关S的瞬间,通过线圈L的电流比电路稳定时通过线圈L的电流大
【答案】B
【解析】
【详解】AB.断开开关S前,线圈L中的电流为a→b,断开开关S的瞬间,线圈L产生自感电动势,阻碍线圈L中电流的变化,线圈L相当于一个电源,和灯泡A组成闭合回路,故通过灯泡A的电流方向为b→a,因灯泡A先闪亮一下,再熄灭,所以,通过灯泡A的电流比电路稳定时通过灯泡A的电流大,故A错误,B正确;
CD.闭合开关S的瞬间,线圈L会产生自感电动势阻碍电流的变化,所以,通过线圈L的电流比电路稳定时通过线圈L的电流小,故CD错误。
故选B。

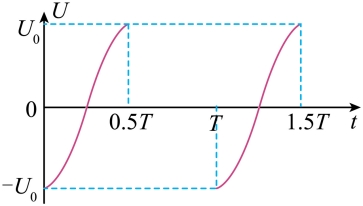

7. 现在市场上的调光电灯、调速风扇是用可控硅电子元件来实现调节的。如图为一个经过元件调节后加在电灯上的电压,加在电灯上的电压是( )

A.
B.
C.
D.
【答案】B
【解析】
【详解】由图可知该电压的周期为
,设加在电灯的有效电压为
,有

得

故选B。

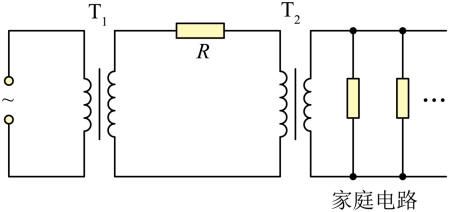

8. 在如图所示的远距离输电电路图中,升压变压器和降压变压器均为理想变压器,发电厂的输出电压和输电线的电阻均不变,随着发电厂输出功率的增大,下列说法中正确的有( )

A. 升压变压器的输出电压增大
B. 降压变压器的输出电压增大
C. 输电线上损耗的功率减少
D. 输电线上损耗的功率占总功率的比例增大
【答案】D
【解析】
【详解】A.发电厂的输出电压
不变,根据理想变压器电压与匝数的关系
可知,升压变压器的输出电压
不变,故A错误;
B.发电厂输出功率
增大,由
可知,输电线上的电流
增大。输电线上的电压损失
增大。降压变压器的输入电压
因
不变,
增大,所以
减小。根据
可知,降压变压器的输出电压
减小,故B错误;
C.输电线上损耗的功率
因
增大,
不变,所以输电线上损耗的功率增大,故C错误;
D.输电线上损耗的功率占总功率的比例
因
增大,
、
不变,所以该比例增大,故D正确。
故选D。

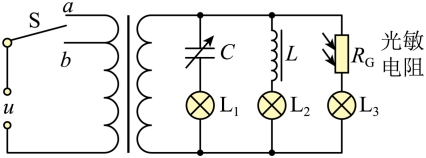

9. 理想变压器的原线圈通过a或b与频率为f、电压为u的交流电源连接,副线圈接有三个支路,如图所示(光敏电阻的阻值随着光照增加而减少)。当S接a时,三个灯泡均发光。若( )

A. 电容C增大,L1灯泡变亮 B. 频率f增大,L2灯泡变亮
C. RG上光照增强,L3灯泡变暗 D. S接到b时,三个泡均变暗
【答案】A
【解析】
【详解】A.电容增大,对交流电的阻碍作用减小,则L1灯泡变亮,故A正确;
B.频率f增大,则电感的阻碍作用增大,则L2灯泡变暗,故B错误;
C.光敏电阻光照增强,阻值减小,由于各支路电压不变,则L3灯泡电流增大,变亮,故C错误;
D.S接到b时,根据变压比可知,副线圈电压增大,则三个泡均变亮,故D错误。
故选A。
10. 下图为理想LC振荡电路工作中的某时刻,电容器两极板间的场强E的方向与线圈内的磁感应强度的方向如图所示,M是电路中的一点。下列说法中正确的是( )

A. 电路中的磁场能在增大 B. 流过M点的电流方向向右
C. 电路中电流正在减小 D. 电容器所带电荷量正在减少
【答案】C
【解析】
【详解】根据电容器中电场方向可知上极板为正极板,由安培定则可知电路中电流方向为逆时针,所以该时刻电容器正在充电。电路中的电场能在增大,流过M点的电流方向向左,电路中电流正在减小,电容器所带电荷量正在增大。故ABD错误;C正确。
故选C。
11. 如图所示,导体框位于竖直平面内,匀强磁场垂直于纸面向里,磁感应强度大小B=2.0T,水平导体棒MN可沿两侧足够长的光滑导轨下滑而不分离,导体棒MN质量m=0.1kg,接入电路的电阻r=1.0Ω;导轨宽度L=1.0m,定值电阻R=3.0Ω,装置的其余部分电阻可忽略不计。将导体棒MN无初速度释放,导体棒下滑h=2.0m高度时速度达到最大,重力加速度g=10m/s2。则导体棒( )

A. 下滑的最大速度为4m/s
B. 从释放到下滑h高度所经历时间为1s
C. 从释放到下滑h高度过程中,电阻R产生的热量为1.95J
D. 从释放到下滑h高度过程中,通过电阻R的电荷量为1C
【答案】D
【解析】
【详解】A.导体棒速度最大时,安培力等于重力,即
其中
联立得
代入数据得
,故A错误;
C.由动能定理可知
解得
所以全电路电阻上的焦耳热
所以电阻R上产生的热量
,故C错误;
D.导体下落h的过程中,通过导线横截面的电量
其中
,
,
联立,解得
,故D正确;
B.导体棒下落h的过程中,设经历时间为t,根据动量定理得
其中
代入数据解得
,故B错误。
故选D。
二、实验题
12. 某同学在实验室进行探究变压器原、副线圈电压与匝数关系的实验。他准备了可拆变压器、多用电表、开关和导线若干。
(1)实验需要以下哪种电源___________;
A.低压直流电源B.高压直流电源
C.低压交流电源D.高压交流电源

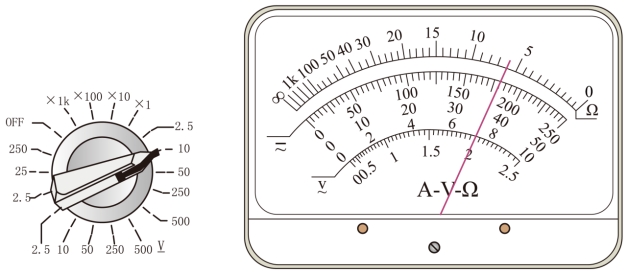

(2)该同学认真检查电路无误后,先保证原线圈匝数不变,改变副线圈匝数;再保证副线圈匝数不变,改变原线圈匝数。分别测出相应的原、副线圈电压值。由于交变电流电压是变化的,所以,我们实际上测量的是电压的___________值(填“有效”或“最大”)。其中一次多用电表读数如图所示,此时电压表读数为___________;

(3)理想变压器原、副线圈电压应与其匝数成___________(填“正比”或“反比”),实验中由于变压器的铜损和铁损,导致原线圈与副线圈的电压之比一般___________(填“大于”“小于”或“等于”)原线圈与副线圈的匝数之比。
(4)实验中原、副线圈的电压之比与它们的匝数之比有微小差别。原因不可能为___________。(填字母代号)
A.原、副线圈上通过的电流发热B.铁芯在交变磁场作用下发热
C.变压器铁芯漏磁D.原线圈输入电压发生变化
【答案】①. C②. 有效③. 7.2V④. 正比⑤. 大于⑥. D
【解析】
【详解】(1)[1]探究变压器原、副线圈电压与匝数关系,应选择低压交流电源。
故选C。
(2)[2][3]多用电表测量的交流电压为有效值,不是最大值;多用电表选用的挡位是交流电压的10V挡位,所以应该在0~10V挡位读数,所以读数应该是7.2V。
(3)[4][5]根据
可知,理想变压器原、副线圈电压应与其匝数成正比。实验中由于变压器的铜损和铁损,变压器的铁芯损失一部分的磁通量,所以导致副线圈的电压的实际值一般略小于理论值,所以导致
。
(4)[6]原、副线圈上通过的电流发热,铁芯在交变磁场作用下发热,都会使变压器输出功率发生变化,从而导致电压比与匝数比有差别;变压器铁芯漏磁,也会导致电压比与匝数比有差别;原线圈输入电压发生变化,不会影响电压比和匝数比。
故选D。
三、解答题
13. 如图所示,A是面积为
、
匝的圆形金属线圈,其总电阻
,线圈处在逐渐增大的均匀磁场中,磁场方向与线圈平面垂直,磁感应强度随时间的变化率
,线圈与阻值
的电阻连接,不计电压表对电路的影响。求:

(1)电压表的示数U;
(2)10s内通过
的电量q。
【答案】(1)1.6V
(2)4C
【解析】
【小问1详解】
根据法拉第电磁感应定律,线圈产生的感应电动势
代入数据得
根据闭合电路欧姆定律,电路中的电流
代入数据得
电压表测量电阻
两端的电压,示数
代入数据得
【小问2详解】
由于磁感应强度随时间均匀变化,产生的感应电动势和感应电流恒定。根据电流的定义式
可得通过截面的电荷量
代入数据得

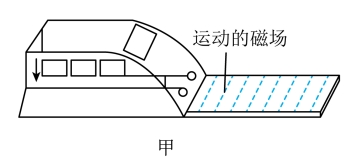

14. 磁场相对于导体运动,会出现电磁驱动现象。磁悬浮列车是一种高速运载工具,其驱动系统的基本原理为:在沿轨道安装的固定绕组(线圈)中通以变化的励磁电流,励磁电流在轨道上方产生等效的向前运动的磁场,该磁场可以让固定在车体下部的金属线框产生感应电流,感应电流使金属线框受到安培力的作用向前运动。我们给出如下的简化模型,图甲是磁悬浮实验车与轨道示意图。图乙是固定在车底部单匝金属线框(车厢与金属线框绝缘)与轨道上运动磁场的示意图。在图乙中,水平地面上有两根很长的平行直导轨,导轨间有竖直(垂直纸面)方向等距离间隔的匀强磁场B1和B2,二者大小相等、方向相反,车底部平行导轨的金属线框宽度与磁场间隔相等。沿导轨分布的“条带状”磁场的各部分同时以恒定速度v0沿导轨水平向前运动时,金属线框将会受到沿导轨向前的安培力而带动实验车沿导轨运动。设金属线框垂直导轨的边长L=0.40 m、总电阻R=2.0 Ω,实验车和金属线框的总质量m=2.0 kg,匀强磁场的磁感应强度B1=B2=B=1.0 T,磁场运动速度v0=5 m/s,线框向前运动时所受阻力Ff的大小与线框速率成正比,即Ff=kv,k=0.08。


(1)设t=0时刻,金属线框的速度为零,求此时线框回路的电流大小I0;
(2)求该金属线框所能达到的最大速率v2。
【答案】(1)2.0A
(2)
【解析】
【小问1详解】
时刻,线框速度
,磁场相对线框的速度为v0。线框左右两边均切割磁感线,由于两边所在处磁场方向相反,根据右手定则,两边产生的感应电动势在回路中方向相同,互相叠加。总感应电动势
根据闭合电路欧姆定律,感应电流
代入数据得
【小问2详解】
线框在安培力作用下加速,随着速度v增大,相对速度(
)减小,感应电流减小,安培力减小;同时阻力
增大。当安培力等于阻力时,加速度为零,速度达到最大值v2。此时感应电动势
感应电流
线框两边受到的安培力方向均向前,总安培力
由平衡条件
联立解得

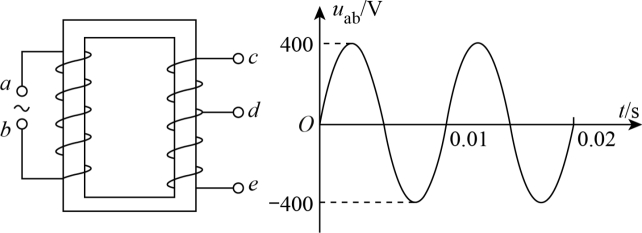

15. 图为一理想变压器,ab为原线圈,ce为副线圈,d为副线圈引出的一个接头.原线圈输入正弦式交变电压的u-t图像如题图所示.若只在ce间接一只Rce="400" Ω的电阻,或只在de间接一只Rde="225" Ω的电阻,两种情况下电阻消耗的功率均为80W.
(1)请写出原线圈输入电压瞬时值
的表达式;
(2)求只在ce间接400Ω的电阻时,原线圈中的电流I1;
(3)求ce和de 间线圈的匝数比
.

【答案】(1)uab=400sin200πt V (2)
(3)
【解析】
【详解】试题分析:(1)由题图乙知ω=200π rad/s,
电压瞬时值uab=400sin200πt V
(2)电压有效值U1=200
V
理想变压器P1=P2,原线圈中的电流
解得I1≈0.28 A(或
)
(3)设ab间匝数为n1,
.同理
由题意知
解得
,代入数据得

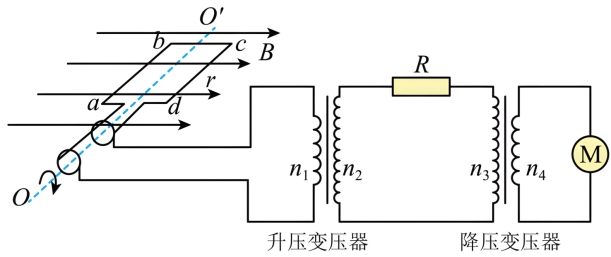

16. 如图所示,用一小型交流发电机向远处用户供电,已知发电机线圈abcd匝N=100匝,面S=0.03m2,线圈匀速转动的角速度
,匀强磁场的磁感应强度
,输电导线的总电阻为R=10Ω,降压变压器原、副线圈的匝数比n3:n4=10:1,若用户区标有“220V,8.8kW”的电动机恰能正常工作。发电机线圈电阻r不可忽略。求:
(1)输电线路上损耗的电功率
;
(2)升压变压器副线圈两端电压U2;
(3)若升压变压器原、副线圈匝数比n1:n2=1:8,交流发电机线圈电阻r上消耗的热功率P。

【答案】(1)
;(2)
;(3)640W
【解析】
【详解】(1)设降压变压器原、副线圈的电流分别为
、
,电动机恰能正常工作,则有

根据理想变压器的变流比可知

解得

所以输电线路上损耗的电功率

解得

(2)根据理想变压器的变压比可知

解得

升压变压器副线圈两端电压

解得

(3)根据理想变压器的变压比可知

可得

升压变压器的原线圈输入功率

可得

根据

解得

根据正弦式交变电流产生规律可知,最大值为

代入数据解得

电机线圈内阻上消耗的热功率

可得
