(2024.江苏苏州.三模).某些固体材料受到外力作用后，除了产生形变，其电阻率也会发生变化，这种现象称为“压阻效应”。已知某压敏电阻
的阻值变化范围约为
，某实验小组在室温下用伏安法探究该电阻阻值
随压力F变化的规律，实验室提供了如下器材可供选择：
A.压敏电阻，无压力时阻值为400Ω；
B.直流电源，电动势6V，内阻不计；
C.电压表
，量程为0~3V，内阻为3kΩ；
D.电流表
，量程为0~0.6A，内阻忽略不计；
E.电流表
，量程
0~100mA，内阻忽略不计；
F.定值电阻
；
G.定值电阻
；
H.滑动变阻器R，最大电阻值约为50Ω；
I.开关与导线若干。

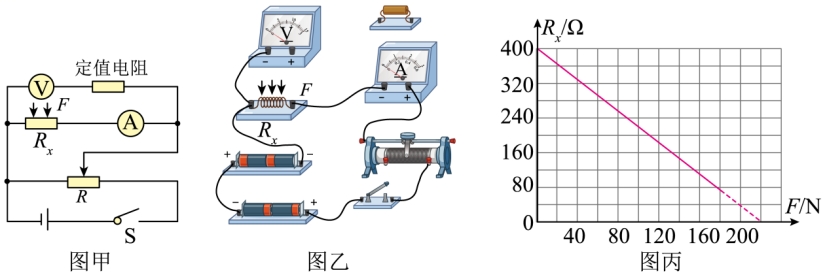

（1）某同学设计了如图甲所示的实验电路原理图，其中电流表应选择______，定值电阻应选择______。（选填实验器材前序号）。
（2）请在图乙中将实物连线补充完整______。
（3）某次压力测试，在电阻
上施加力F，闭合开关S，测得两个电表的读数分别为
和
，则压敏电阻阻值
______Ω。（计算结果保留3位有效数字）
（4）改变F的大小，测得不同的
值，绘成图像如图丙所示。按图甲实验电路进行实验，调节滑动变阻器使电压表保持满偏，在电阻
上施加力F，当电流表满偏时，压力F为______N。（计算结果保留3位有效数字）
【答案】（1） ①. E ②. F
（2）
（3）100
（4）189
【详解】【小问1详解】
[1]
阻值变化范围从60Ω到400Ω，流经电流表的电流大概在几十毫安，故电流表选E
[2]串联定值电阻，相当于扩大电压表量程，扩大到6V即可，电压表内阻为3kΩ，定值电阻选F
【小问2详解】
如图所示
【小问3详解】
根据欧姆定律可得
【小问4详解】
由图丙可得，图线斜率绝对值为
电压表满偏时，有
则
