物理课外研究小组欲通过实验研究某一直流电源的带载特性，除所用电源，开关、导线外，实验室还备有器材：电压表（量程3V）、电流表（量程3A）、定值电器
、滑动变阻器
。

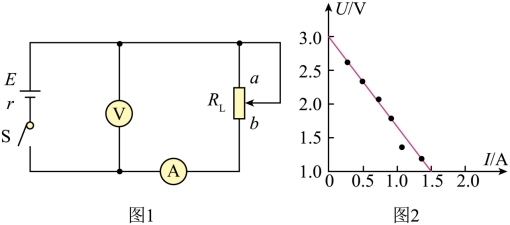

(1)测量电源的电动势和内阻。按如图1所示的电路连接器材，并移动滑动变阻器
滑片位置，读出对应的电压表和电流表示数，在图2中标记相应的点并拟合出U-I图线，可得电源电动势E= V，内阻r= Ω（结果均保留2位有效数字）。
(2)不考虑偶然误差，由上述（1）方法测得的内阻r （填“大于”、“等于”、“小于”）真实值，引起此误差的原因是 。

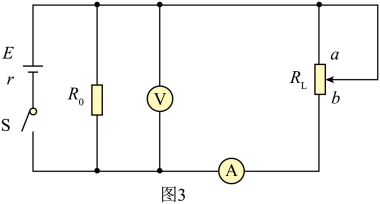

(3)测试电源的带载特性。用R表示变阻器接入电路的阻值，I表示电流表的示数。为便于对比研究，采集两种情况下的数据并作出相应的①、②图线：
①表示图1中变阻器
的功率变化规律；
②表示图3中变阻器
的功率变化规律。
在滑动变阻器
的滑片移动过程中，不考虑电表的影响，下列选项正确的是________。
A．
B．
C．
D．
【答案】(1) 3.0 1.3
(2) 小于 电压表的分流
(3)AC
【知识点】电源的最大输出功率及其条件、测量电源电动势和内阻的实验步骤和数据处理
【详解】（1）[1][2]根据闭合电路欧姆定律
电源U-I图像与纵轴交点坐标值是电动势，图像斜率绝对值是电源内阻。由图像可知，电动势测量值
E=3.0V
电源内阻
（2）[1][2]考虑到电表内阻
整理得
因为斜率代表内阻，所以内阻测量值偏小，引起此误差的原因是电压表的分流。
（3）图1中，滑动变阻器
的功率为
由数学知识可知，当
时，功率最大，又有
可知此时
功率最大，最大功率为
图3中，把
和电源看成等效电源，则电源的等效电动势为
等效内阻为
则滑动变阻器
的功率为
由数学知识可知，当
功率最大，此时
最大功率为
综上所述，图1中和图3中滑动变阻器功率最大时，电流相等，图1中滑动变阻器的电阻较大，且图1中的最大功率较大。
故选AC。
